Orden del día

• Solución de preguntas.
• Circuitos potenciométricos
• Puente de Wheatstone (Tipo Balanza)
• Puente de deflexión

Circuitos tipo Puente

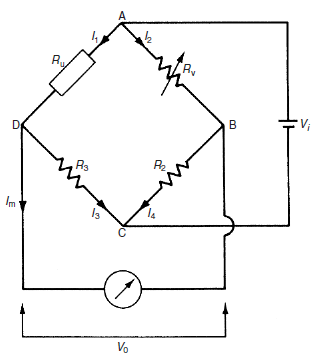

Puente de Wheatstone

• Encontrar $R_v$ en función de $R_u$. Suponiendo la corriente $I_m = 0$, buscando que $V_o$ sea $0$.

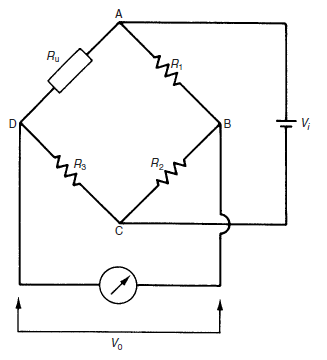

Puente de deflexión

• Encontrar $V_o$ en función de $R_u$. Suponiendo la corriente $I_m = 0$.

Considerando un termometro resistivo de platino con resistencia $500 \Omega$ a $0 ^{\circ} C$ y sensibilidad de $4\Omega/ ^{\circ} C$

• Gráficar la relación anterior usando valores iguales para las $R$s.

• Gráficar la relación anterior usando valores para $R_2$ y $R_3$ diez veces más grande que $R_1$ y $R_u$.

• Generar un variación $\delta R_u$ sobre $R_u$ y calcular la sensibilidad del sensor $\delta V_o/\delta R_u$.

• Encontrar $V_o$ en función de $R_u$, suponiendo la corriente $I_m \neq 0$ (Pueden usar el teorema de Thévenin).

Analisis del error (sensibilidad a los parametros)

Las tolerancias de los valores de la resistencia afectan enormemente el error del sistema de medidas.

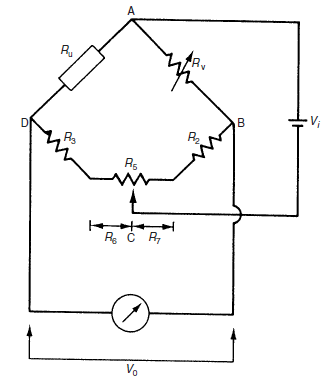

Balanceo Apex

Referencias

Morris, Alan S. 2012. Capítulo 9. Measurement and Instrumentation.
